スロープ工事

2016年01月21日

 久しぶりの投稿です・・・

年末からお話を頂いていた某電気メーカー東京ショールームの工事で当社はスロープ工事を
施工させて頂くことになりました。

スロープ巾2m、全長約40mで0H~3000Hまで登っていくスロープです。

強度も必要の上2ケ所のカーブで回りながら登っていく難しい木工造作があります。

直線部分です。

DSCN2814

ランバー21tを外周に使用し、中の骨材も300ピッチで入れ強度をとっています。

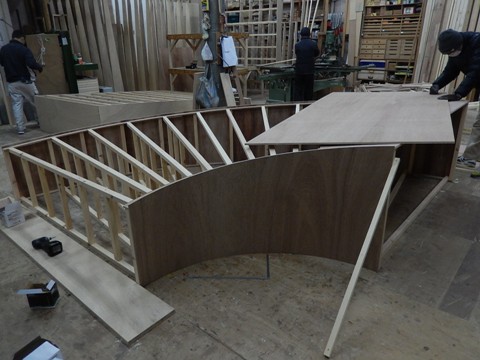

問題の1/4円のスロープです。

DSCN2812 DSCN2818

中央が基本勾配となるため、内円と外円で勾配が違っています。

さらに仕上げが針葉樹合板+木製ルーバーなので曲げベニヤに細かく切った針葉樹合板と角材を貼り付けています。

DSCN2825 DSCN2829

なんとか期日までに完成し、10tトラックに積み込んでいきます。

DSCN2834 DSCN2835 DSCN2840  DSCN2844 DSCN2845 DSCN2851

現場初日は今年一番の寒気が関東地方に上陸し、交通も混乱しましたが10tトラックもなんとか現場に到着し、
順調に施工開始できました。

施工途中です。

DSCN2854 DSCN2855 DSCN2857 DSCN2861

初日でおおまかな構造体の組み立て、2日目に仕上げルーバーの取り付け、開口等の作業を行い完成しました。

DSCN2862 DSCN2864 DSCN2875 DSCN2878

当社は先行工事でスロープ施工をさせて頂きました。
この後ブース設営等がおこなわれ、展示施設の完成となります。

帰阪時は名古屋に寒波が上陸し、名古屋高速全面通行止めとなりました。
帰社ルートには影響なかったのですが、午後から新名神高速も雪の為通行止めとなり、
さらに遠回りの名神高速も渋滞17kmが発生し、クタクタになって帰ってきました。

慌しいなか無事に製作・施工してきました。

by:eiji
